Sistema de transporte lento AIRCONDOS con desvío

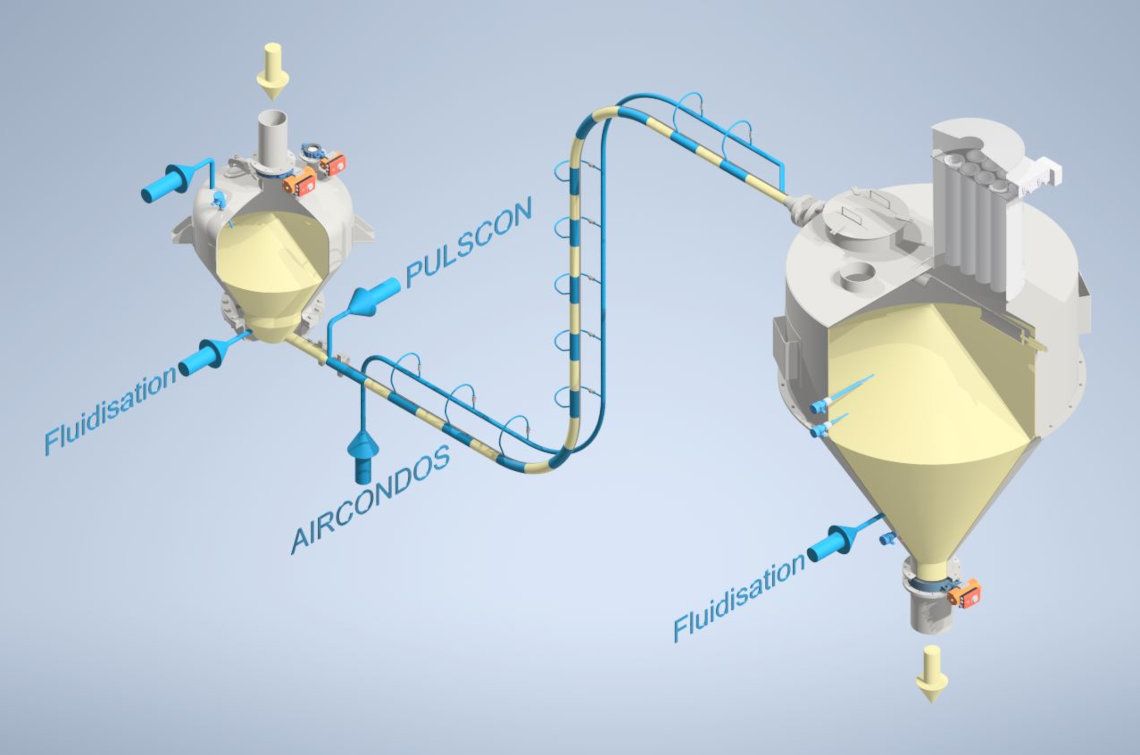

El Aircondos System es un sistema de transporte neumático en fase densa para el transporte de bajo consumo y respetuosos para productos en polvo, granulados, que difícilmente vuelan, pegajosos o abrasivos. La diferencia esencial en comparación con los sistemas de transporte en fase densa conocidos (transportadores de empuje) es que mediante un línea de desvío se realiza la dosificación de aire de transporte y fluidización en todo el recorrido de transporte: imagen 2011
La dosificación del aire o gas (p. ej. N2) se efectúa mediante equipos de dosificación de gas que están dispuestos a determinadas distancias en la línea de transporte en función del producto que tiene que transportarse. La velocidad de transporte se puede mantener aproximadamente constante con la ampliación de las secciones transversales de la tubería. Mediante una relación de presión muy crítica se genera la velocidad del sonido en el equipo de dosificación del gas. Con motivo de esta solución técnica se garantiza que fluya constantemente una cantidad de aire definido a través de cada punto de soplado. Esto significa que en la tubería se deshacen siempre los tapones de material que crea el sistema Aircondos garantizando que siempre haya un transporte en fase densa que funcione a la perfección. Si este transporte de desvío no estuviese equipado con el Aircondos System, existe el peligro que se atasque la línea de transporte, pues el aire de soplado escoge la vía con una menor resistencia, es decir, el aire se escapa por los puntos de soplado libres.
Las ventajas de este sistema son:
- La velocidad de transporte puede reducirse a valores bajos:
de aprox. 0,5 m/s hasta entre 5 y 8 m/s normalmente - La línea no debe estar en funcionamiento cuando está vacía
- En la mayoría de productos, la línea puede volverse a poner en marcha cuando está llena.
Esto resulta especialmente ventajoso después de un funcionamiento continuo, pues la tubería no puede limpiarse y vaciarse mecánicamente antes que de se vuelva a utilizar para el transporte - Los productos que difícilmente vuelan se pueden transportar con seguridad.
- Los productos delicados como arena de mármol se pueden transportar lentamente y de forma respetuosa.
- Si el transporte se efectúa mediante la técnica en fase densa, se contrarresta una segregación del producto en contenido grueso y contenido fino.
Algunos ejemplos seleccionados de las plantas con Aircondos:
- Transporte de corindón para la industria de abrasivos
Producto que desgasta mucho (dureza de Mohs 9,3, en comparación: dureza de diamante 10,0). Recorrido de transporte 90 m en diferentes recipientes de recepción Requisitos:
La forma cristalina afilada de un grano individual de corindón no debe sufrir cambios durante el transporte.
Las inclusiones de metal adicionales como consecuencia del desgaste de las líneas de transporte de acero deben reducirse al mínimo.
En caso de cambio del producto de p. ej. rojo a blanco, deben suprimirse las mezclas de producto .
La duración de la vida útil de los equipos mecánicos debe ser como mínimo el doble.
Los plazos de mantenimiento y limpieza deben ser cortos.
La tarea se ha solucionado con el Aircondos System, que permite transportar con velocidades de transporte (de 0,2 a 0,8m/s) y cantidades de aire extremamente bajas. Con un equipo adicional, se puede eliminar hasta el último grano de todo el sistema en 30 segundos. - Polvos de plomo (polvo de molino, polvo de cemento, tetróxido de polvo, etc.) para la fabricación de pilas
El polvo de plomo, en especial el polvo de molinos tiende a la coquización y atasca la tubería. Deben utilizarse agujas con una larga vida útil para poder mezclar diferentes polvos. El polvo de arranque debe almacenarse por separado y añadirse de forma dosificada. La descarga de los silos debe llevarse a cabo sin interferencias y de forma sencilla. La tubería también debe poder volver a ponerse en marcha llena. Con los emisores fluidizados y el sistema de transporte Aircondos con Pulscon se permite un transporte sin interrupciones del polvo de plomo. Incluso el transporte del polvo de molino también se puede realizar sin problemas directamente después del filtro de molino (sin silo para almacenamiento diario). A través de las tuberías con agujas desarrolladas especialmente se puede mezclar el polvo de polvo de diferentes molinos o reactores en un silo o distribuirse a diferentes silos.El polvo de arranque se almacena en un silo de libre elección y se añade al polvo normal de forma dosificada. La descarga de los silos se lleva a cabo mediante descargas de fluidizante en el cono del silo. Estas garantizan una descarga sin interrupciones del producto almacenado y se minimizan las formaciones de puentes y las acumulaciones de material en la transición de la parte cilíndrica del silo al cono del silo. - TiO2 para la industria de las pinturas y los barnices
Los fabricantes de TiO2 definen el TiO2 como una sustancias que no se puede transportar neumáticamente. Este polvo muy adherente es muy difícil de transportar. Las tuberías se cierren y los empujador están en el orden del día con las exigencias convencionales. La descarga del silo se considera extremamente difícil, pues el producto se compacta y adhiere a las paredes del silo. Con nuestros emisores fluidizados en combinación con el sistema de transporte Aircondos y el transporte de tapón Pulscon es posible transportar TIO2 sin interrupciones incluso a grandes distancias. La descarga de los silos se lleva a cabo mediante ayudas de descarga fluidizadoras en el cono del silo (véase capítulo Sistemas de silos: ayudas de descarga fluidizadas). - Transporte de perlita para la industria de los aislamientos y filtros
El peso a granel y la estructura de el grano p. ej. 0,06 kg/l puede modificarse máximo un ± 4,5 %. Los intentos con los sistemas de transporte neumáticos convencionales han tenido como resultado modificaciones de volumen desventajosas de hasta un 46%. A continuación, los resultados del transporte con Aircondos: - Silicio para la industria fotovoltaica
El silicio con una dureza de Mohs de 7 debe transportarse a lo largo de recorridos de transporte largos (150 distancia a 50 m de diferencia de altura) en lo posible de modo que no sufra desgaste. Deben garantizarse vidas útiles largas de la tuberías. Debe evitarse una segregación del producto. Elevadas temperaturas ambientes superiores a 50 °C. El producto que se transporta no debe entrar en contacto con oxígeno. El transporte se efectúa mediante N2 como gas inerte. Toda la línea de transporte es de basalto fundido por motivos de desgaste. Como sistema de transporte se utiliza el Aircondos System de desvío. Así también se evita eficazmente la segregación del producto durante el transporte. Con el uso de medidas adicionales al cargar y descargar el silo mediante diferentes tubos de llenado del silo también se evita la segregación. Es así como se puede transportar el producto a granel de forma muy lenta y sin que se produzca demasiado desgaste. La tubería y los codos consiguen una vida útil muy elevada. El N2 o el contenido de oxígeno se supervisa y regula. - Arenas y cementos para la industria de la construcción
El tamaño del grano no debe sufrir modificaciones por el transporte neumático o sufrir solo modificaciones insignificantes. El contenido de grano fino (polvo) no debe incrementarse esencialmente. Mediante el transporte lento respetuoso con velocidades de transporte a partir de 0,5m/s se garantiza un transporte respetuoso con el producto. - Transporte de mezclas de polvo de metal
No se permite una segregación durante el transporte. Los ingredientes incluidos en las mezclas como polvo de metal, cobre, polvo de carbón, azufre, níquel, lubricante, etc. poseen diferentes pesos a granel de 0,3 a 4,0 kg/l y espectros de grano. También se mezclan algunas sustancias en cantidades muy pequeñas, de modo que incluso la segregación más pequeña del material amontonado puede tener consecuencias importantes. Las mezclas transportadas con el Aircondos resultan tras su prensado y siguiente sinterizado en productos homogéneos de calidad.
