Transporte en fase diluida por aspiración o impulsión
Los sistemas en fase diluida transportan sólidos a granel y cargas unitarias con baja carga de producto, grandes volúmenes de aire y altas velocidades de flujo. Según el producto y la distancia, la velocidad de transporte se sitúa aproximadamente entre 20 y 30 m/s.
Este proceso no es adecuado para sólidos a granel sensibles, abrasivos o adherentes. Los productos ligeros y de flujo libre, como granulados de plástico, pellets de madera o polvo de madera, pueden transportarse en fase diluida.
Dimensionado del sistema en fase diluida
La velocidad en la tubería debe ser suficientemente alta para evitar que el producto transportado se deposite. Por ello, primero se determinan la velocidad de suspensión del producto y la pérdida de carga durante el transporte.
La pérdida de carga depende, entre otros factores, de la longitud y el diámetro de la tubería, así como del número y la geometría de los codos. Estos datos sirven para calcular el volumen de aire y la presión de transporte necesarios.

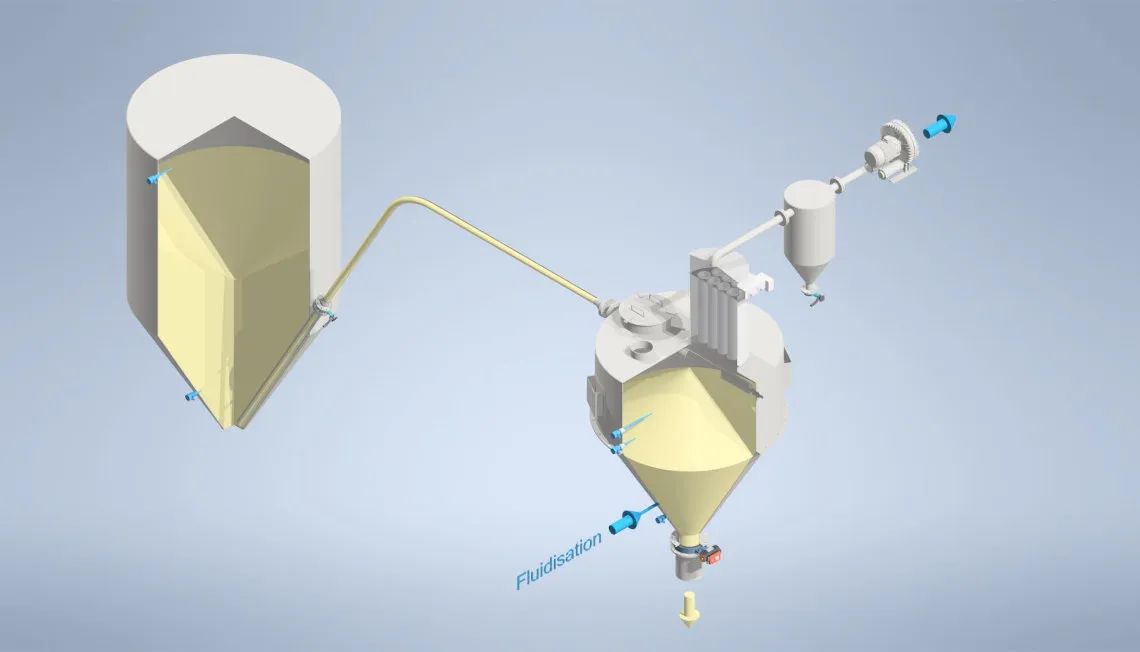

Transporte por aspiración en depresión
En el transporte por aspiración, el ventilador o soplante, junto con el filtro y el filtro de seguridad, se sitúa al final del proceso y genera el flujo de aire mediante depresión.
El producto se incorpora al flujo de aire mediante una lanza de aspiración, una boca de alimentación o una válvula rotativa. Este proceso se utiliza principalmente para sólidos a granel fáciles de transportar y para distancias más cortas que el transporte en fase diluida con sobrepresión.
Transporte por impulsión con sobrepresión
En el transporte por impulsión, el aire se introduce con sobrepresión al principio de la línea. Los sistemas en fase diluida funcionan con soplantes en un rango de presión de hasta aproximadamente 0,8 bar.
Alimentación y generación del aire de transporte
Para generar el aire se utilizan soplantes, ventiladores, compresores de canal lateral o soplantes de lóbulos rotativos. El producto se dosifica en el flujo de aire mediante una boca de alimentación o una válvula rotativa.
En el resumen de sistemas de transporte neumático se describen otros principios y la diferencia respecto al transporte en fase densa.
