Industrielle Holzvermahlung
Reibplattenmühle statt Hammermühle für Holz
Für Holzpellets und vorzerkleinertes Holz kann eine Reibplattenmühle eine technisch und energetisch interessante Alternative zur Hammermühle sein. Entscheidend sind Ausgangsmaterial, Zielfeinheit, Durchsatz und der vollständige Anlagenprozess.
Bis zu 20 % weniger Energieverbrauch
Gegenüber vergleichbarer Hammermühlentechnik. Der tatsächliche Energieverbrauch hängt von Material, Zielfeinheit, Durchsatz und Anlagenauslegung ab.
Welche Mühle eignet sich für die Holzvermahlung?
Hammermühlen zerkleinern Holz durch wiederholte Schlagbeanspruchung. Das Mahlgut bleibt so lange im Mahlraum, bis es das eingesetzte Sieb passieren kann. Dieses Prinzip ist verbreitet und flexibel, erfordert je nach Aufgabe jedoch eine entsprechende Absaug-, Filter- und Rückführperipherie.
Die von Ingtec für die Holzvermahlung weiterentwickelte Reibplattenmühle arbeitet ohne Innensieb. Holzpellets oder geeignetes vorzerkleinertes Holz durchlaufen den Mahlraum einmal; die erreichbare Feinheit wird über den Betriebspunkt der Mühle beeinflusst.
Hammermühle und Reibplattenmühle im Vergleich
Die folgende Gegenüberstellung zeigt die konstruktiven Unterschiede. Sie ersetzt keine projektspezifische Auslegung.
| Kriterium | Hammermühle | Reibplattenmühle |
|---|---|---|
| Zerkleinerungsprinzip | Wiederholte Schlagzerkleinerung im Mahlraum | Vermahlung zwischen Reibplatten in einem Durchgang |
| Bestimmung der Feinheit | Sieblochung, Werkzeug und Drehzahl | Betriebspunkt und Drehzahl der Mühle |
| Innensieb | Erforderlich und verschleißrelevant | Nicht erforderlich |
| Materialführung | Verbleib im Mahlraum bis zum Siebdurchgang | Einmaliger Durchlauf durch den Mahlspalt |
| Peripherie | Häufig Absaugung, Filter und Materialrückführung | Je nach Projekt kompaktere Auslegung möglich |
| Geeignete Aufgabe | Abhängig von Bauart auch heterogene oder gröbere Holzfraktionen | Holzpellets und geeignetes vorzerkleinertes Holz |
Dokumentierter Großversuch
320 Tonnen Holzpellets unter industriellen Bedingungen vermahlen
Im Versuchsaufbau wurde die Reibplattenmühle mit zwei wechselseitig betriebenen Big-Bag-Befüllstationen eingesetzt. Mit steigender Drehzahl nahm die Feinheit zu, während der Durchsatz sank.
- vermahlene Holzpellets
- 320 t
- Durchsatz bei 40 Hz
- ca. 19 t/h
- Durchsatz bei 50 Hz
- ca. 12 t/h
- Temperaturanstieg im Versuch
- ca. 10 °C
Die dokumentierten Werte stammen aus einem konkreten Versuch mit Holzpellets. Sie sind keine pauschalen Garantiewerte. Die Versuchsunterlagen bezeichnen die Energiekennwerte einschließlich der beiden Aufgabeschnecken mit etwa 5 kW/t bei 40 Hz und etwa 7,5 kW/t bei 50 Hz.
Wann ist eine Reibplattenmühle für Holz sinnvoll?
Die Reibplattenmühle kommt insbesondere infrage, wenn ein definiertes Holzprodukt kontinuierlich zu Holzmehl vermahlen werden soll und Energiebedarf, Wartungsstellen sowie Anlagenperipherie gemeinsam optimiert werden sollen.
Typische Ausgangspunkte
- Holzpellets oder geeignetes vorzerkleinertes Holz
- Aufgabegröße bis etwa 3 mm
- Zielkörnung bis unter 2 mm, abhängig vom Betriebspunkt
- Kontinuierliche industrielle Holzvermahlung
- Holzmehl für thermische Prozesse und alternative Brennstoffkonzepte
Projektspezifisch zu prüfen
- Holzart, Feuchte und Schwankungen des Ausgangsmaterials
- Gewünschtes Kornband und erforderliche Stundenleistung
- Brand-, Explosions- und Arbeitsschutz
- Aufgabe, Dosierung, Austragung und nachfolgende Förderung
- Eignung einer Hammermühle für gröbere oder heterogene Eingangsmaterialien

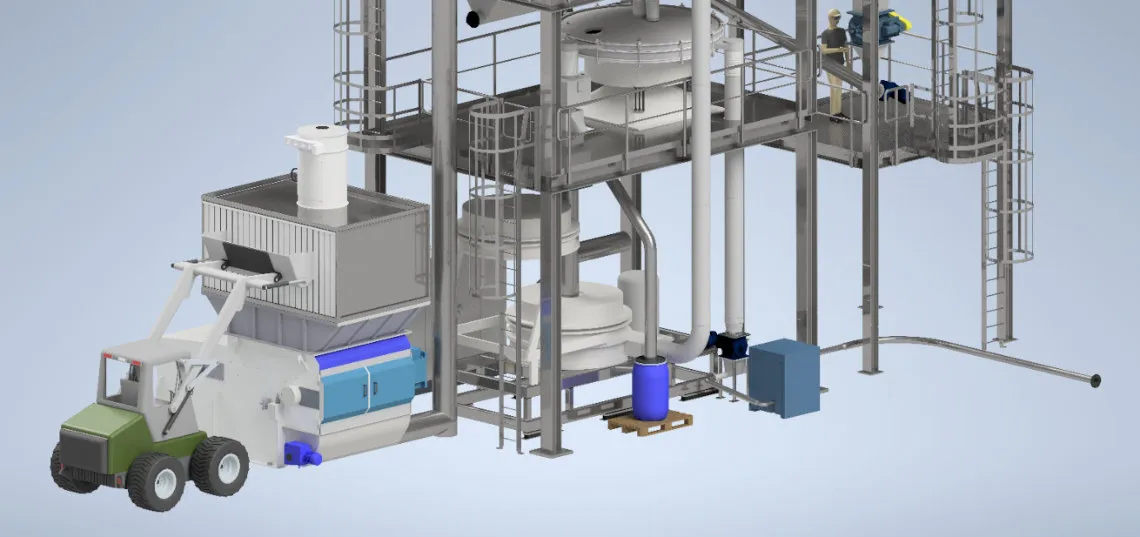

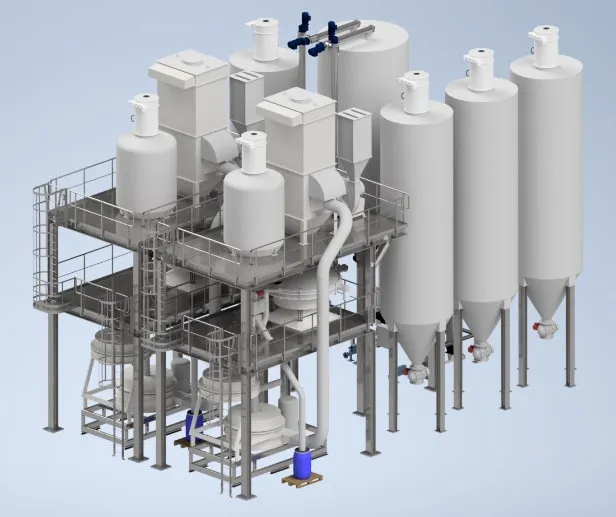

Gesamtanlage statt Einzelmaschine
Holz mahlen heißt Materialfluss auslegen
Ingtec betrachtet die Mühle als Teil einer vollständigen Anlage. Nur wenn Aufgabe, Vermahlung, Austragung, Förderung, Lagerung und Folgeprozess aufeinander abgestimmt sind, lassen sich Durchsatz und Produktqualität stabil erreichen.
- 01
Material charakterisieren
Holzart, Feuchte, Aufgabegröße und Schwankungsbereich erfassen.
- 02
Ziel definieren
Kornband, Durchsatz, Temperaturgrenzen und Folgeprozess festlegen.
- 03
Verfahren vergleichen
Hammermühle und Reibplattenmühle anhand der realen Aufgabe bewerten.
- 04
Anlage auslegen
Aufgabe, Mühle, Austragung, Förderung, Steuerung und Sicherheit integrieren.
Häufige Fragen zu Hammermühlen für Holz
Welche Mühle eignet sich für Holzpellets?
Für die Vermahlung von Holzpellets kann eine Reibplattenmühle eine Alternative zur Hammermühle sein. Ob sie technisch und wirtschaftlich sinnvoll ist, hängt insbesondere von Zielfeinheit, Durchsatz und Folgeprozess ab.
Was unterscheidet eine Reibplattenmühle von einer Hammermühle?
Eine Hammermühle beansprucht das Material wiederholt durch Schläge und führt es über ein Sieb aus dem Mahlraum. Die Reibplattenmühle arbeitet ohne Innensieb und vermahlt das Material in einem Durchgang zwischen Reibplatten.
Verbraucht eine Reibplattenmühle weniger Energie?
Im dokumentierten Vergleich wurde ein bis zu 20 % niedrigerer Energieverbrauch gegenüber vergleichbarer Hammermühlentechnik ermittelt. Der übertragbare Energiebedarf muss für Material, Feinheit, Durchsatz und Gesamtanlage bestimmt werden.
Wie fein lässt sich Holz mit einer Reibplattenmühle mahlen?
Die vorhandenen Versuchsdaten nennen eine einstellbare Feinheit bis unter 2 mm. Eine Zielkörnung von 0,5 mm oder kleiner kann durch die Kombination mehrerer Mahlprozesse erreicht werden. Die konkrete Auslegung hängt vom Material ab.
Kann Ingtec eine komplette Holzvermahlungsanlage liefern?
Ja. Ingtec plant neben der Mühle auch Aufgabe, Dosierung, Austragung, Förderung, Lagerung, Steuerung und die Schnittstellen zum Folgeprozess.
